 Sujet du message : Re: Pas de DA à froid
Message Publié : Sam Mars 10, 2018 1:55 pm
Hors-ligne
détoiteur tout temps
détoiteur tout temps

Inscription : Lun Jan 12, 2015 4:44 pm
Message(s) : 580
Prenom: Cedric
Ma MCC: 2.0 16V sport dynamique
Localisation: Montpellier
En tout cas ça se resserre le diagnostic ! Tu vas la trouver ta panne ;)


Haut
 Profil

 Sujet du message : Re: Pas de DA à froid
Message Publié : Sam Mars 10, 2018 7:05 pm
Hors-ligne
on détoite !
on détoite !
Avatar de l’utilisateur

Inscription : Mar Fév 20, 2018 5:58 pm
Message(s) : 126
Prenom: Steve
Ma MCC: 1.6 Luxe Privilège 10/2004
Localisation: Rennes
Mauvaise nouvelle, ce midi pas de DAE, je branche le multimètre sur le connecteur +12v après contact, merde j'ai bien du jus... Un peu plus de 14v pour être plus précis ...

Donc à part si comme le dit Tarzan il s'agit d'un faux contact derrière...

Ce qui me met le doute malgré tout c'est le coup du dégivrage ou le fait de décapoter qui enclenche ma DAE... je vois pas le lien

Ou alors peut-être que le +12V après contact ne fait pas tout et qu'une autre connecteur du genre "signal CAN" n'émet pas l'information à la DAE ? L'information vient bien de l'UCH, pas de l'UPC ?


Haut
 Profil

 Sujet du message : Re: Pas de DA à froid
Message Publié : Dim Mars 11, 2018 12:40 am
Hors-ligne
on détoite !
on détoite !
Avatar de l’utilisateur

Inscription : Mar Fév 20, 2018 5:58 pm
Message(s) : 126
Prenom: Steve
Ma MCC: 1.6 Luxe Privilège 10/2004
Localisation: Rennes
Cedric, sur Ddt4all pour l'Ecu de l'UCH je ne vois aucun écran traitant de la DAE ! Pour le verrou de colonne oui, mais ça ne parle pas de DAE, c'est pour lui qui donne l'impulsion à la DAE ?

Autre chose, la version pour l'Ecu pour le toit électrique ne match pas parfaitement, j'ai modifié la valeur pour décapoter en roulant (30km/h), et la je tourne en boucle sur des Bad ELM Response: WRONG RESPONSE: Inconnu
Je me dit, bon pas grave, il faudra retrouver la bonne BDD pour cet Ecu, sauf que si je sors du soft, que j'éteint la voiture, je rallume le tout et que je retourne sur cet Ecu, le soft continu de requeter en boucle... y'a pas moyen de l'arreter ?


Haut
 Profil

 Sujet du message : Re: Pas de DA à froid
Message Publié : Dim Mars 11, 2018 12:16 pm
Hors-ligne
on détoite !
on détoite !
Avatar de l’utilisateur

Inscription : Mar Fév 20, 2018 5:58 pm
Message(s) : 126
Prenom: Steve
Ma MCC: 1.6 Luxe Privilège 10/2004
Localisation: Rennes
Hello,

Est-ce normal que mon relevé de voltage pour la DAE (dans l'écran Infos systeme) soit de 15,90 Volt ?!

Peut-être un lien avec mon calculateur d'injection qui se met en défaut pour voltage anormal ?

Ce matin, pas de DAE au démarrage. Multimètre branché (+12v après contact de la DAE), j'enclenche le décapotage, je vois la tension passer de 14,5v à 13,3, "tic" la DAE s'enclenche...


Haut
 Profil

 Sujet du message : Re: Pas de DA à froid
Message Publié : Dim Mars 11, 2018 1:03 pm
Hors-ligne
détoiteur tout temps
détoiteur tout temps

Inscription : Lun Jan 12, 2015 4:44 pm
Message(s) : 580
Prenom: Cedric
Ma MCC: 2.0 16V sport dynamique
Localisation: Montpellier
Oui c'est tout a fait possible qu'il y ait un probleme sur le régulateur de l'alternateur.. De memoire on devrait être entre 13,7 et 14,4V. Un test en garage pourrait te le confirmer le problème.
En fait si tu mets le contact sans moteur et que la DA fonctionne bien, tu es surement dans le vrai.


Haut
 Profil

 Sujet du message : Re: Pas de DA à froid
Message Publié : Dim Mars 11, 2018 4:10 pm
Hors-ligne
on détoite !
on détoite !
Avatar de l’utilisateur

Inscription : Mar Fév 20, 2018 5:58 pm
Message(s) : 126
Prenom: Steve
Ma MCC: 1.6 Luxe Privilège 10/2004
Localisation: Rennes
Tu pourrais me dire la tension du calcultateur de la DAE que vous avez ?

Merci


Haut
 Profil

 Sujet du message : Re: Pas de DA à froid
Message Publié : Dim Mars 11, 2018 5:18 pm
Hors-ligne
détoiteur tout temps
détoiteur tout temps

Inscription : Lun Jan 12, 2015 4:44 pm
Message(s) : 580
Prenom: Cedric
Ma MCC: 2.0 16V sport dynamique
Localisation: Montpellier
Et voila chef :

Moteur en marche :

Et 12,2V moteur a l'arret


Haut
 Profil

 Sujet du message : Re: Pas de DA à froid
Message Publié : Dim Mars 11, 2018 5:28 pm
Hors-ligne
on détoite !
on détoite !
Avatar de l’utilisateur

Inscription : Mar Fév 20, 2018 5:58 pm
Message(s) : 126
Prenom: Steve
Ma MCC: 1.6 Luxe Privilège 10/2004
Localisation: Rennes
Ah ouai ! En effet j'ai léger problème alors ! Merci Cedric c'est sympa.

C'est étrange car au multimètre sur les 2 +12V (le gros et le petit) Je n'ai pas les mêmes valeurs que le soft. C'est serait donc peut-être bien un problème du calculateur DAE en fait ?

Cedric, j'ai téléchargé une autre base ddt2000 plus récente, mais la base est constituées de .xlm et pas .json ...
J'ai lu ailleurs qu'il fallait compresser au bon format depuis le soft renolink ? L'idée étant d'avoir une plus grosse base et qui match parfaitement...
Pour rappel, j'ai toujours le souci que je t'ai évoqué plus haut, ton soft requête sans arrêt sur un Ecu qui ressort en rouge (depuis que j'ai tenté de changer les valeur pour le toit ouvrant... bref la requête tourne en boucle)


Haut
 Profil

 Sujet du message : Re: Pas de DA à froid
Message Publié : Dim Mars 11, 2018 5:44 pm
Hors-ligne
détoiteur tout temps
détoiteur tout temps

Inscription : Lun Jan 12, 2015 4:44 pm
Message(s) : 580
Prenom: Cedric
Ma MCC: 2.0 16V sport dynamique
Localisation: Montpellier
Tu peux en effet utiliser la base xml en copiant le dossier 'ecus' dans le dossier de l'application. Pour la compression, je pense pas que renolink la compresse comme la mienne. Il faudra que je verifie pour le scan qui tourne en boucle...Dis moi comment reproduire.
Le système de mesure de tension de ta DAE a peut etre un problème en effet, combien mesures tu sur le mutlimetre moteur en marche ?


Haut
 Profil

 Sujet du message : Re: Pas de DA à froid
Message Publié : Dim Mars 11, 2018 5:57 pm
Hors-ligne
on détoite !
on détoite !
Avatar de l’utilisateur

Inscription : Mar Fév 20, 2018 5:58 pm
Message(s) : 126
Prenom: Steve
Ma MCC: 1.6 Luxe Privilège 10/2004
Localisation: Rennes
Je vais recontroler pour la tension moteur en marche, je veux pas dire de betise.

Pour reproduire le problème, tu sélectionnes un Ecu qui ne match pas parfaitement, en occurrence pour moi il s'agit du toit ouvrant, j'ai voulu écrire une autre valeur pour décapoter en roulant, et depuis j'ai une requête qui tourne en boucle avec comme argument WRONG RESPONSE: Unknow


Haut
 Profil

 Sujet du message : Re: Pas de DA à froid
Message Publié : Dim Mars 11, 2018 6:09 pm
Hors-ligne
détoiteur tout temps
détoiteur tout temps

Inscription : Lun Jan 12, 2015 4:44 pm
Message(s) : 580
Prenom: Cedric
Ma MCC: 2.0 16V sport dynamique
Localisation: Montpellier
Il faudrait que je dispose des fichiers logs pour voir ce qu'il se passe. L écriture a-t-elle été prise en compte malgré tout ?


Haut
 Profil

 Sujet du message : Re: Pas de DA à froid
Message Publié : Dim Mars 11, 2018 6:17 pm
Hors-ligne
détoiteur tout temps
détoiteur tout temps

Inscription : Lun Jan 12, 2015 4:44 pm
Message(s) : 580
Prenom: Cedric
Ma MCC: 2.0 16V sport dynamique
Localisation: Montpellier
Des fois il faut relancer l'application, les elm sont un peu capricieux de temps en temps. Vu le prix, on va pas leur en vouloir !


Haut
 Profil

 Sujet du message : Re: Pas de DA à froid
Message Publié : Dim Mars 11, 2018 6:20 pm
Hors-ligne
détoiteur tout temps
détoiteur tout temps

Inscription : Lun Jan 12, 2015 4:44 pm
Message(s) : 580
Prenom: Cedric
Ma MCC: 2.0 16V sport dynamique
Localisation: Montpellier
En ce qui concerne l'uch, il n'y a pas de page pour la dae, elle est autonome. Le verrou colonne n'est d'ailleurs diagnosticable que par l'uch.


Haut
 Profil

 Sujet du message : Re: Pas de DA à froid
Message Publié : Dim Mars 11, 2018 6:20 pm
Hors-ligne
Luxe Privilège
Luxe Privilège
Avatar de l’utilisateur

Inscription : Mer Mai 27, 2015 6:59 pm
Message(s) : 2352
Localisation : Boulogne sur mer
Prenom: Thierry
Ma MCC: 2.0T Sport Dyname (2005)
Localisation: Boulogne S/Mer
Tu l'as fait moteur arrêté et en mode APC en appuyant 5s sur le bouton ?
ttersu n'a pas eu de soucis

La correspondance c'est pas le soucis à mon avis


Haut
 Profil

 Sujet du message : Re: Pas de DA à froid
Message Publié : Dim Mars 11, 2018 6:37 pm
En ligne
détoiteur tout temps
détoiteur tout temps
Avatar de l’utilisateur

Inscription : Lun Mai 16, 2016 11:35 am
Message(s) : 712
Prenom: Cyrille
Ma MCC: Luxe privilège 2.0 16V 2004
Localisation: Dijon

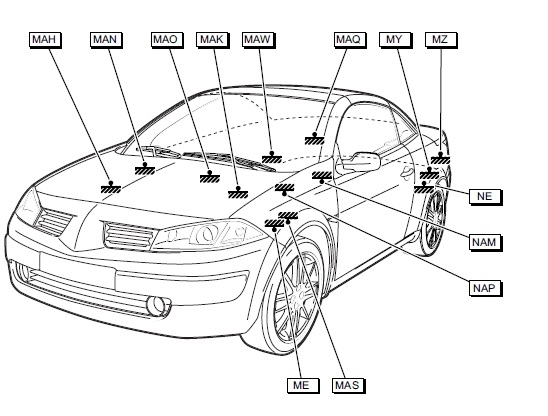

Quelques infos pêchées sur le net:

Codes des éléments

101 ALLUME CIGARES
103 ALTERNATEUR
105 AVERTISSEUR ÉLECTROMAGNÉTIQUE PRINCIPAL
107 BATTERIE
118 UNITE DE CONTROLE ELECTRIQUE ANTI BLOCAGE DE ROUES
119 UNITE DE CONTROLE ELECTRIQUE BOITE DE VITESSES AUTOMATIQUE
120 UNITE DE CONTROLE ELECTRIQUE INJECTION
123 COMMANDE CONDAMNATION ÉLECTRIQUE DES PORTES
129 COMMANDE LOIS PASSAGE
130 COMMANDE LÈVE VITRE ÉLECTRIQUE ARRIERE DROIT
131 COMMANDE LÈVE VITRE ÉLECTRIQUE ARRIERE GAUCHE
133 COMMANDE LÈVE VITRE ÉLECTRIQUE PASSAGER
134 COMMANDE RÉTROVISEUR ÉLECTRIQUE
135 COMMANDE VERROUILLAGE LÈVE VITRE ÉLECTRIQUE ARRIÈRE
138 CONDAMNATION ÉLECTRIQUE PORTE ARRIERE DROIT
139 CONDAMNATION ÉLECTRIQUE PORTE ARRIERE GAUCHE
140 CONDAMNATION ÉLECTRIQUE PORTE CONDUCTEUR
141 CONDAMNATION ÉLECTRIQUE PORTE PASSAGER
146 CAPTEUR DE CLIQUETIS 1
147 CAPTEUR PRESSION ATMOSPHÉRIQUE
149 CAPTEUR POINT MORT HAUT
150 CAPTEUR ROUE ARRIERE DROIT
151 CAPTEUR ROUE ARRIERE GAUCHE
152 CAPTEUR ROUE AVANT DROIT
153 CAPTEUR ROUE AVANT GAUCHE
155 CONTACTEUR FEUX DE MARCHE ARRIÈRE
156 CONTACTEUR FREIN A MAIN
160 CONTACTEUR STOP
163 DÉMARREUR
164 DISPOSITIF DE SOUFFLAGE AIR FROID
165 ECLAIREUR DE COFFRE
166 ECLAIREUR PLAQUE DE IMMATRICULATION DROIT
167 ECLAIREUR PLAQUE D'IMMATRICULATION GAUCHE
168 ECLAIREUR VIDE-POCHES
169 ELECTROVANNE RECYCLAGE GAZ
171 EMBRAYAGE CONDITIONNEMENT D'AIR
172 FEU ARRIERE DROIT
173 FEU ARRIERE GAUCHE
176 FEU BROUILLARD AVANT DROIT
177 FEU BROUILLARD AVANT GAUCHE
188 GROUPE MOTOVENTILATEUR REFROIDISSEMENT
189 HAUT PARLEUR ARRIERE DROIT
190 HAUT PARLEUR ARRIERE GAUCHE
191 HAUT PARLEUR PORTE AVANT DROIT
192 HAUT PARLEUR PORTE AVANT GAUCHE
193 INJECTEUR 1
194 INJECTEUR 2
195 INJECTEUR 3
196 INJECTEUR 4
199 JAUGE À CARBURANT
200 LUNETTE ARRIÈRE DÉGIVRANTE
201 MOTEUR LÈVE VITRE ARRIERE DROIT
202 MOTEUR LÈVE VITRE ARRIERE GAUCHE
203 MOTEUR LÈVE VITRE CONDUCTEUR
204 MOTEUR LÈVE VITRE PASSAGER
205 MANOCONTACT
207 CAPTEUR MINI LIQUIDE DE FREIN
211 MOTEUR ESSUIE VITRE ARRIÈRE
212 MOTEUR ESSUIE VITRE AVANT
213 PLAFONNIER AVANT
219 POMPE LAVE PROJECTEURS
225 PRISE DIAGNOSTIQUE
226 PROJECTEUR DROIT
227 PROJECTEUR GAUCHE
234 RELAIS GROUPE MOTOVENTILATEUR
236 RELAIS POMPE À CARBURANT
238 RELAIS VERROUILLAGE INJECTION
239 RÉTROVISEUR ÉLECTRIQUE CONDUCTEUR
240 RÉTROVISEUR ÉLECTRIQUE PASSAGER
242 SONDE OXYGÈNE AVAL
243 SONDE NIVEAU D?HUILE
244 CAPTEUR TEMPÉRATURE EAU INJECTION
245 SONDE TEMPÉRATURE EXTÉRIEURE
247 TABLEAU DE BORD
257 BOÎTIER DE PRÉCHAUFFAGE
260 BOÎTIER FUSIBLES ET RELAIS HABITACLE
261 RADIO
267 RÉPÉTITEUR DROIT
268 RÉPÉTITEUR GAUCHE
272 CAPTEUR TEMPÉRATURE AIR INJECTION
299 PLATINE DE SERVITUDES RELAIS
300 PLAFONNIER TRAVERSE ARRIÈRE
304 TOIT OUVRANT
317 COMMANDE TOIT OUVRANT
319 TABLEAU COMMANDE CONDITIONNEMENT D''AIR
325 COMMANDE SATELLITE RADIO
331 COMMANDE RÉGULATEUR DE VITESSE
333 CONTACTEUR CEINTURE CONDUCTEUR
338 RÉGULATEUR PRESSION TURBO
365 HAUT PARLEUR TWEETER DROIT
366 HAUT PARLEUR TWEETER AVANT GAUCHE
369 POMPE EAU PALIERS TURBO
371 ABSORBEUR VAPEURS ESSENCE
385 SIEGE CHAUFFANT CONDUCTEUR
386 SIEGE CHAUFFANT PASSAGER
414 SONDE EAU DANS GAZOLE
418 VENTILATEUR SONDE TEMPÉRATURE HABITACLE
419 BOITIER CONTROLE CONDITIONNEMENT D'AIR
420 VOLET MIXAGE
427 UNITE DE CONTROLE ELECTRONIQUE ALARME
433 CAPTEUR ULTRASON ALARME
436 ELECTROVANNE PRESSION TURBO
438 CONTACTEUR CAPOT MOTEUR
442 SIRÈNE ALARME AUTO ALIMENTÉE
449 RÉSISTANCE RÉCHAUFFEUR GAZOLE
450 RELAIS RÉCHAUFFEUR GAZOLE
469 COMMANDE MONITEUR
475 MOTEUR RECYCLAGE
485 CONTACTEUR MULTIFONCTIONS
537 MOTEUR CORRECTEUR PROJECTEUR GAUCHE
538 MOTEUR CORRECTEUR PROJECTEUR DROIT
541 ECLAIREUR MIROIR COURTOISIE
560 CONTACTEUR OUVERTURE HAYON
567 POMPE A EAU ELECTRIQUE
588 ECLAIREUR MIROIR COURTOISIE CONDUCTEUR
639 FEU STOP SURÉLEVÉ
645 UNITE DE CONTROLE ELECTRIQUE HABITACLE
653 COMBINE MONTRE/TEMPERATURE EXTERIEURE/AFFICHAGE RADIO TÉLÉPHONE
662 UNITE DE CONTROLE ELECTRIQUE AIDE À LA NAVIGATION
675 CONTACTEUR PÉDALE EMBRAYAGE
677 POMPE LAVE VITRE BIDIRECTIONNELLE AVANT ET ARRIÈRE
680 BOUGIE PRECHAUFFAGE 1
681 BOUGIE PRECHAUFFAGE 2
682 BOUGIE PRECHAUFFAGE 3
683 BOUGIE PRECHAUFFAGE 4
688 SONDE NIVEAU ET CAPTEUR TEMPÉRATURE HUILE
692 COMBINE RADIOTÉLÉPHONE
693 HAUT PARLEUR RADIO TÉLÉPHONE
703 RELAIS LEVE-VITRE ELECTRIQUE
746 CAPTEUR CYLINDRE
753 RELAIS POMPE LAVE PROJECTEUR
754 INTERFACE ÉLECTRIQUE HYDRAULIQUE
756 UNITE DE CONTRÔLE ELECTRIQUE AIRBAG /PRETENSIONNEUR
757 PRÉTENSIONNEUR CONDUCTEUR
758 PRÉTENSIONNEUR PASSAGER
777 PLATINE FUSIBLES D'ALIMENTATION DE PUISSANCE
781 CAPTEUR PRESSION RELATIVE (BOITE DE VITESSE AUTOMATIQUE)
784 BLOC 2 RELAIS DE COMMANDE
789 MICRO MAIN LIBRE RADIO TÉLÉPHONE
799 DÉBITMÈTRE AIR INJECTION
819 ELECTROVANNE VOLET D'AIR
822 CONTACTEUR LUNETTE OUVRANTE
833 JAUGE ET POMPE À CARBURANT
844 MOTEUR CONDAMNATION TRAPPE À CARBURANT
845 COUSSIN GONFLABLE PASSAGER N° 2
854 COMMANDE SIMULTANEE VITRAGE
886 AMPLIFICATEUR D'ANTENNE
887 SONDE OXYGÈNE AMONT
921 POTENTIOMÈTRE ACCÉLÉRATEUR
953 UCE VITESSE ROUE
971 MODULE BOITE DE VITESSES AUTOMATIQUE "DP0"
979 RECHAUFFEUR DURITE RECYCLAGE VAPEUR D'HUILE
993 DIODE VISUALISATION ALARME
997 UNITE DE CONTROLE ELECTRIQUE GAZ DE PETROLE LIQUEFIE
1001 RESERVOIR GAZ DE PETROLE LIQUEFIE
1003 INTERRUPTEUR SÉLECTEUR GAZ DE PETROLE LIQUEFIE OU ESSENCE
1013 ARBRE À CAMES VARIABLE
1014 RÉSISTANCE PETITE VITESSE GROUPE MOTOVENTILATEUR MOTEUR REFROIDISSEMENT
1017 CAPTEUR VITESSE TURBINE BOITE DE VITESSE AUTOMATIQUE
1019 ELECTROVANNE PONTAGE DÉBIT ÉCHANGEUR
1023 MODULE PUISSANCE GROUPE MOTOVENTILATEUR CONDITIONNEMENT D'AIR
1028 SATELLITE LATÉRAL CONDUCTEUR
1029 SATELLITE LATÉRAL PASSAGER
1032 CAPTEUR PRESSION RAMPE À CARBURANT
1033 BATTERIE POSITIVE PROTEGEE
1066 CAPTEUR TEMPÉRATURE CARBURANT
1067 RELAIS CHAUFFAGE ADDITIONNEL 1
1068 RELAIS CHAUFFAGE ADDITIONNEL 2
1071 CAPTEUR PRESSION SURALIMENTATION TURBO
1076 BOÎTIER PAPILLON MOTORISÉ
1077 BOBINE CRAYON CYLINDRE 1
1078 BOBINE CRAYON CYLINDRE 2
1079 BOBINE CRAYON CYLINDRE 3
1080 BOBINE CRAYON CYLINDRE 4
1081 COMMANDE MARCHE ARRÊT LIMITEUR RÉGULATEUR VITESSE
1082 LECTEUR DE CARTE VÉHICULE SANS CLÉ
1083 DÉTECTEUR PRÉSENCE POIGNÉE AVANT DROIT VÉHICULE SANS CLÉ
1084 DÉTECTEUR PRÉSENCE POIGNÉE AVANT GAUCHE VÉHICULE SANS CLÉ
1085 DÉTECTEUR PRÉSENCE POIGNÉE ARRIERE DROIT VÉHICULE SANS CLÉ
1086 DÉTECTEUR PRÉSENCE POIGNÉE ARRIERE GAUCHE VÉHICULE SANS CLÉ
1087 BOUTON COMMANDE MARCHE ARRÊT MOTEUR VÉHICULE SANS CLÉ
1088 VERROU ÉLECTRIQUE COLONNE DE DIRECTION
1094 UNITE DE CONTROLE ELECTRIQUE ANTI BLOCAGE DE ROUES /CONTRÔLE DE TRAJECTOIRE
1095 PRETENSIONNEUR VENTRAL AVANT CONDUCTEUR
1096 PRETENSIONNEUR VENTRAL AVANT PASSAGER
1097 PRÉTENSIONNEUR ARRIERE GAUCHE
1098 PRÉTENSIONNEUR ARRIERE DROIT
1099 AIRBAG LATÉRAL ARRIERE GAUCHE
1100 AIRBAG LATÉRAL ARRIERE DROIT
1101 AIRBAG LATÉRAL CONDUCTEUR TÊTE
1102 AIRBAG LATÉRAL PASSAGER TÊTE
1103 AIRBAG LATERAL THORAX AVANT CONDUCTEUR
1104 AIRBAG LATERAL THORAX AVANT PASSAGER
1105 ACTUATEUR DE DÉBIT CARBURANT
1106 BOUTON MARCHE ARRÊT CONTRÔLE TRAJECTOIRE
1107 CAPTEUR CLUSTER
1109 CAPTEUR POINT MORT BOITE DE VITESSES MANUELLE/ FEUX MARCHE ARRIERE
1111 CAPTEUR ENSOLEILLEMENT
1113 CHAUFFAGE ADDITIONNEL HABITACLE
1115 MOTEUR DE DISTRIBUTION PIEDS
1118 ECLAIREUR PLANCHER PASSAGER AVANT
1119 ECLAIREUR PLANCHER CONDUCTEUR
1120 ECLAIREUR CAVE PASSAGER ARRIERE PASSAGER
1121 ECLAIREUR CAVE PASSAGER ARRIERE CONDUCTEUR
1125 UNITÉ CENTRALE DE COMMUNICATION
1127 AFFICHEUR VIDÉO
1129 AFFICHEUR LEVIER VITESSE BOITE DE VITESSES AUTOMATIQUE ROBOTISEE
1130 CAPTEUR POSITION SIEGE AVANT CONDUCTEUR
1153 COMMANDE OUVERTURE LUNETTE OUVRANTE
1155 RELAIS SERVITUDE 1
1156 GROUPE MOTO-VENTILATEUR 1 HABITACLE
1173 BOÎTIER ÉLECTRIQUE COMMANDE RELAIS CHAUFFAGE ADDITIONNEL
1186 ELECTROVANNE DÉTENDEUR GAZ DE PETROLE LIQUEFIE.
1195 CAPTEUR PRESSION GAZ DE PETROLE LIQUEFIE
1196 RELAIS COUPURE POMPE A ESSENCE POUR GAZ DE PETROLE LIQUEFIE
1202 CAPTEUR PRESSION GAZ REFRIGERANT
1212 INJECTEUR 1
1213 INJECTEUR 2
1214 INJECTEUR 3
1215 INJECTEUR 4
1232 SYSTEME DE DIRECTION ASSISTEE ELECTRIQUE
1249 AIRBAG FRONTAL ADAPTATIF CONDUCTEUR
1259 RELAIS ELECTROVANNE GAZ
1265 CAPTEUR ARBRE A CAME ADMISSION
1272 CHANGEUR CD
1287 CAPTEUR TEMPERATURE AMONT FITRE A PARTICULES
1288 CAPTEUR TEMPERATURE AVAL FILTRE A PARTICULES
1290 CAPTEUR PRESSION DIFFERENTIEL FILTRE PARTICULES
1303 BOITIER ESCAMOTAGE ECRAN VIDEO
1322 SERRURE HAYON
1334 COMMANDE ECLAIREUR MIRROIR COURTOISIE
1337 UNITE DE PROTECTION ET DE COMMUTATION
1338 RELAIS POMPE LAVE PROJECTEUR 2
1340 RETROVISEUR INTERIEUR
1371 CAPTEUR POINT MORT
1372 CAPTEUR HAUTEUR ARRIERE
1373 CAPTEUR HAUTEUR AVANT
1374 ANTENNE DETECTION BADGE MAIN LIBRE PORTE CONDUCTEUR
1375 ANTENNE DETECTION BADGE MAIN LIBRE PORTE AVANT PASSAGER
1376 ANTENNE DETECTION BADGE MAIN LIBRE PORTE ARRIERE COTE CONDUCTEUR
1377 ANTENNE DETECTION BADGE MAIN LIBRE PORTE AR PSG
1378 ANTENNE DETECTION BADGE MAIN LIBRE HAYON
1385 COMMANDE AVERTISSEUR VOLANT DIRECTION
1390 INTERRUPTEUR RHEOSTAT REGLAGE PROJECTEUR
1391 INTERRUPTEUR CONDAMNATION PORTES / FEUX DE DETRESSE
1392 MICRO SWITCH CONDAMNATION PORTE AVANT CONDUCTEUR
1393 MICRO SWITCH CONDAMNATION PORTE AVANT PASSAGER
1394 MICRO SWITCH CONDAMNATION PORTE ARRIERE GAUCHE
1395 MICRO SWITCH CONDAMNATION PORTE ARRIERE DROITE
1396 ANTENNE DETECTION BADGE MAIN LIBRE INTERIEUR AVANT
1397 ANTENNE DETECTION BADGE MAIN LIBRE INTERIEUR ARRIERE
1398 ANTENNE DETECTION BADGE MAIN LIBRE INTERIEURE CENTRALE
1409 MICRO SWITCH CONDAMNATION PORTE COFFRE
1415 CAPTEUR PLUIE / LUMIERE
1441 CLÉ INHIBITION AIRBAG PASSAGER
1457 RELAIS RESERVOIR GAZ PETROLE LIQUEFIE
1460 VANNE ELECTROVANNE RECYCLAGE DES GAZ MOTORISE
1461 VOLET ADMISSION AIR
1474 CAPTEUR PRESSION / TEMPERATURE AIR
1475 ELECTROVANNE PILOTAGE TURBO
1476 CALCULATEUR CAPOTE RIGIDE
1477 MOTEUR CONDAMNATION PORTE COFFRE COTE TOIT DROIT
1478 MOTEUR CONDAMNATION PORTE COFFRE COTE TOIT GAUCHE
1479 CAPTEUR POSITION SEPARATEUR DE COFFRE
1480 CAPTEUR VERROU TOIT DROIT
1481 CAPTEUR VERROU TOIT GAUCHE
1482 INTERRUPTEUR TOIT RIGIDE
1484 ELECTROVANNE PORTE COFFRE
1485 ELECTROVANNE TOIT RIGIDE
1486 POMPE HYDRAULIQUE TOIT
1487 RELAIS POMPE HYDRAULIQUE
1488 CAPTEUR CYLINDRE HYDRAULIQUE COFFRE
1489 CAPTEUR CYLINDRE HYDRAULIQUE TOIT
1490 MOTEUR CONDAMNATION VIDE POCHE
1511 COMMANDE CONDUCTEUR DOUBLE LEVE VITRE ARRIERE
1512 COMMANDE CONDUCTEUR DOUBLE LEVE VITRE AVANT
1513 COMMANDE SIEGE CHAUFFANT DROIT
1514 COMMANDE SIEGE CHAUFFANT GAUCHE
1519 COMMANDES SOUS VOLANT
1520 CONTACTEUR ECLAIREUR TRAPPE AVANT DROITE
1521 CONTACTEUR ECLAIREUR TRAPPE AVANT GAUCHE
1524 RELAIS ALLUMAGE FEUX STOP
1543 CASSETTE ARCEAU MOBILE GAUCHE
1544 CASSETTE ARCEAU MOBILE DROIT
1545 CAPTEUR RETOURNEMENT
1548 PRETENSIONNEUR VENTRAL AVANT CONDUCTEUR AVEC BALLON INTEGRE
1549 ANTI SOUS-MARINAGE ACTIF (COUSSIN ANTI-GLISSEMENT) PASSAGER AVANT
1589 CAPTEUR TEMPERATURE AMONT TURBO
R2 RACCORDEMENT PLANCHE DE BORD/ARRIERE GAUCHE
R3 RACCORDEMENT PLANCHE DE BORD/PORTE CONDUCTEUR
R4 RACCORDEMENT PLANCHE DE BORD/PORTE PASSAGER
R9 RACCORDEMENT PLANCHE DE BORD/FACE AVANT
R12 RACCORDEMENT ARRIERE DROIT/PORTE ARRIERE DROIT
R13 RACCORDEMENT ARRIERE GAUCHE/PORTE ARRIERE GAUCHE
R33 FACE AVANT/BOUCLIER
R34 RACCORDEMENT MOTEUR/PLANCHE DE BORD
R37 RACCORDEMENT MOTEUR/INJECTION
R99 RACCORDEMENT PLANCHE DE BORD/CHAUFFAGE
R105 RACCORDEMENT INTERMEDIAIRE LUNETTE ARRIERE DROIT / CAISSE
R236 RACCORDEMENT ARRIERE GAUCHE/ÉCLAIRAGE PLAQUE D'IMMATRICULATION
R243 RACCORDEMENT PORTE ARRIERE DROIT/CÂBLAGE ARRIERE GAUCHE
R244 RACCORDEMENT ARRIERE GAUCHE/PORTE DE COFFRE
R251 RACCORDEMENT PLANCHE DE BORD/RADIO TELÉPHONE
R301 RACCORDEMENT PLANCHE DE BORD/PLAFONNIER
R325 RACCORDEMENT HABITACLE / CABLAGE ALARME 2EME MONTE
R327 CABLAGE TOIT OUVRANT / ARRIERE GAUCHE
R339 PAVILLON / TOIT OUVRANT
R341 SIEGE CONDUCTEUR / PLANCHER
R342 SIEGE PASSAGER / PLANCHER
R348 ARRIERE / LAMPE A DECHARGE
R369 RACCORDEMENT PLANCHE DE BORD / MULTIMEDIA
R372 RACCORDEMENT ARRIERE / BANDEAU
R382 RACCORDEMENT ARRIERE GAUCHE / ARCEAU MOBILE
R392 RACCORDEMENT BANDEAU / ECLAIREUR PLAQUE DE POLICE
M MASSE
MAH MASSE ANTI BLOCAGE DES ROUES
MAK MASSE ÉLECTRIQUE CTP
MAL MASSE TRESSE DIRECTION ASSISTEE ELECTRIQUE
MAM MASSE ÉLECTRONIQUE TRAVERSE PLANCHE DE BORD GAUCHE
MAN MASSE ÉLECTRIQUE TRAVERSE PLANCHE DE BORD DROIT
MAO MASSE RADIO TRAVERSE PLANCHE DE BORD
MAQ MASSE ÉLECTRIQUE JUPE ARRIÈRE DROITE
MAS MASSE ÉLECTRIQUE LONGERON AVANT GAUCHE
MAW MASSE ÉLECTRIQUE RADIO PASSAGE DE ROUE ARRIÈRE DROIT
ME MASSE ELECTRIQUE CARROSSERIE(GENERALE)
MHA MASSE ÉLECTRIQUE GÉNÉRALE MOTEUR
MY MASSE ELECTRIQUE COFFRE ARRIERE
MZ MASSE ÉLECTRIQUE JUPE ARG
NAM MASSE ÉLECTRONIQUE TRAVERSE PLANCHE DE BORD GAUCHE
NAP MASSE ÉLECTRONIQUE TUNNEL
NE MASSE ELECTRONIQUE ARRIERE GAUCHE

SCHÉMA DE PRINCIPE ALIMENTATION DA (Code 1232)

BROCHES CONNECTEUR CALCULATEUR

BROCHES CONNECTEUR PUISSANCE

CONNECTEUR CALCULATEUR

CONNECTEUR PUISSANCE

EMPLACEMENT DES MASSES MEGANE CC

En espérant que tout ça puisse t'aider.


Haut
 Profil

Afficher les messages publiés depuis :  Trier par
Publier un nouveau sujet Répondre au sujet  [ 223 message(s) ]  Aller vers la page Précédent  1 ... 5, 6, 7, 8, 9, 10, 11 ... 15  Suivant

Le fuseau horaire est UTC+1 heure [Heure d’été]


Qui est en ligne ?

Utilisateur(s) parcourant ce forum : Aucun utilisateur inscrit et 1 invité


Vous ne pouvez pas publier de nouveaux sujets dans ce forum
Vous ne pouvez pas répondre aux sujets dans ce forum
Vous ne pouvez pas éditer vos messages dans ce forum
Vous ne pouvez pas supprimer vos messages dans ce forum
Vous ne pouvez pas insérer de pièces jointes dans ce forum

Recherche de :
Aller vers :
cron
Propulsé par phpBB® Forum Software © phpBB Group
Traduit en français par Maël Soucaze.
